ハイヒーター専用温度コントローラー HYK-20AF-DK

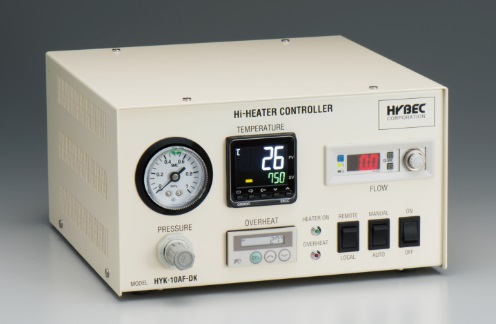

ハイヒーター専用 温度コントローラ HYK-20AF-DK
温度・空圧・エア流量まで管理できるオールインワンのコントローラで
ヒーターの過昇温監視機能付きです
・他、制御盤作成します。
※水分・油分を含んだエアの場合、流量計が破損する場合がありますので別途ご相談下さい。
仕様
| 電源電圧 | AC100-200V 50/60Hz |
|---|---|
| 使用ヒータ | 瞬間熱風ハイヒーター SAHシリーズ 最大 20A/1本 |
| 制御温度 | 800℃ MAX |
| 制御方式 | 2自由度PID制御、ゼロクロス機能付サイリスタコントロール |
| 温度表示 | デジタル設定 & デジタル温度表示 |
| 温調精度 | ±2℃（制御用温度センサ位置にて） |
| 温度設定範囲 | 室温 ～ 800 ℃ |
| 温度センサ | 熱電対 K type 熱風吹出口温調用及び、ヒーター本体過昇温監視用 |
| 異常検出 | 熱風温度振幅の設定許容範囲（上下限）逸脱警報及び、ヒーター異常（温度低下、熱電対断線） エア流量低下 |
| 使用流体 | 空気・窒素ガス |
| デジタルフロー スイッチ |
デジタルエア流量表示、流量下限警報設定、ダイヤルエア流量調整 ※このスイッチはMEMSセンサチップでの検出の為、水分や油分が配管内にありますと破損します 1次側（流入側)にドライヤ、フィルタ及びミストセパレータを設置して下さい |
| 最高使用圧力 | 0.93Mpa |
| 設置圧力範囲 | 0.05～0.7Mpa表示精度 FS3%（空気） |
| 定格流量範囲 | 2～100L/min ※表示精度±3%FS以下（空気） |
| 質量 | 約4kg |
| 接地 | 機器接地のみ |
| 動作モード | LOCAL 手動運転(MANUAL)：デジタル調節計のUP、DOWNボタンにてヒーターの出力を調節 自動運転(AUTO) ：デジタル調節計の設定値にて温度を一定に制御 REMOTE 外部信号(背面入力端子C-STOP)による、加熱開始/停止操作、温度調節動作のみ 設定温度切替（背面入力端子C-SP０,SP1の組み合わせ）により 4 種類選択可 |
| 警報時動作と 出力信号 |
温度異常 熱風温度の振幅が、設定許容範囲(上下限)から逸脱した場合、次の動作を行う ・背面出力端子［ ALARM C-1 ］へ接点信号により温度異常信号を出力 ※警報のみで加熱動作は停止しません ヒータ異常 熱風温度の異常低下時(警報設定値より下がった)及び、入力異常時(熱電対断線)は 加熱動作停止 ※外部出力端子［ ALARM C-2 ］へ接点信号により出力 過昇温異常 ヒーター本体温度が警報設定値を超えた場合、次の動作を行う (OVERHEAT) ・ ヒータ電源が遮断され加熱動作停止 ・ 外部出力端子［ ALARM C-3］へ接点信号により過昇温異常を出力 流量異常 エア流量が警報設定値より下がった場合、次の動作を行う ・ 警報時にはヒーターへの通電が遮断され加熱動作は停止 ・ 外部出力端子［ ALARM C-2 ］へ接点信号により出力 ※端子出力はヒータ異常と兼用となっています |
※配線・配管は付属しておりません

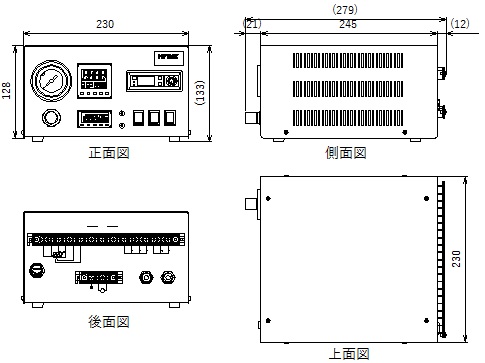

外形・寸法
セッティングについて
ハイヒーターをご使用いただくに当たり、空圧調整・流量調整・通電量（電圧等）のコントロールが出来るものをご用意ください。さらに温調器をご使用いただければ、より精度の高い熱風の制御が出来ます。
