ヒートビームシリーズ 線集光タイプ
近赤外線ヒーター 線集光タイプ HYLシリーズ(水冷式)
近赤外線の強力な光を線状に集光させておりますので、直線上に並んでいるものや部分的な加熱が出来るヒーターユニットです。
近赤外線ヒーター 線集光タイプＨＹＬシリーズ（水冷式）は、特殊高効率ハロゲンランプから照射される近赤外線を利用し、ライン状の熱源が得られるヒーターユニットです。
反射鏡は特殊金メッキを施し、熱効率が高くコンパクトな設計。
熱源にはハロゲンランプを使用する事により、最大1200℃までの加熱と2mm～3mm程度の集光が可能です。ハロゲンランプから照射される輻射熱を利用しているので、非接触でクリーンな加熱ができ、真空中や不活性ガス中での加熱やガラス越しでの加熱が可能です。
温度調節には専用コントローラを使用することにより、ヒーター出力を一定に保ち、立ち上がり時間が速く安定した制御が行えます。
【特長】
・エリア加熱最大1200℃
・立ち上がり立ち下がり時間が短く、温度コントロールが容易
・非接触でクリーンな加熱
・電力密度が高く、小型化が容易
・反射鏡長さは40〜2000mmまで製作可能
・発熱長は、８０・１４０・２００・２８０・３７０・４５０・５００・６００・７００mmの9種類があり、
ワークサイズに合わせたヒーターをお選びいただけます。
・ランプのエアパージ機能により、リフレクター内への煙・ガス等の侵入防止やランプの異常加熱防止となり耐久性が
向上しています。
・電極部の構造は、はじめて取り扱う方でも手早くランプ交換ができるように設計されています。
ハイベック製品が使用されています
金沢工業大学
* 動画をご覧いただけます *
厚板ＣＦＲＴＰ積層材の部分曲げ加工試験を行う際、予熱用に近赤外線ヒーター 線集光タイプをご採用いただきました。
リフレクターにより近赤外線を直線状に集光させ、曲げ加工を行いたい箇所を集中的に加熱します。
0:10あたりから実際に使用している映像が流れます。
使用ヒーター：近赤外線ヒーター 線集光タイプ
使用例
製品仕様
| 型式 | 定格電圧 (V) |
定格電力 (W) |
全長 A(mm) |
発熱長 B(mm) |
エネルギー密度 (W/mm) |
焦点距離 (mm) |
重量 (kg) |
|---|---|---|---|---|---|---|---|
| HYL25-8NⅢ | 100 | 560 | 220 | 80 | 7 | 25 | 1.7 |
| HYL25-14NⅢ | 100 | 980 | 280 | 140 | 7 | 25 | 2.5 |
| HYL25-14NBⅢ | 200 | 980 | 280 | 140 | 7 | 25 | 2.5 |
| HYL25-20NⅢ | 200 | 1400 | 340 | 200 | 7 | 25 | 3.3 |
| HYL25-28NⅢ | 200 | 1960 | 420 | 280 | 7 | 25 | 4.3 |
| HYL25-37NⅢ | 200 | 2590 | 510 | 370 | 7 | 25 | 5.5 |
| HYL25-45NⅢ | 200 | 3150 | 590 | 450 | 7 | 25 | 6.6 |
| HYL25-50NⅢ | 200 | 3500 | 674 | 500 | 7 | 25 | 7.2 |
| HYL25-60NⅢ | 200 | 4200 | 774 | 600 | 7 | 25 | 8.7 |
| HYL25-70NⅢ | 200 | 4900 | 874 | 700 | 7 | 25 | 9.9 |
※備考 特注仕様対応します。（焦点距離、発熱長、ランプ出力密度の新規設計）

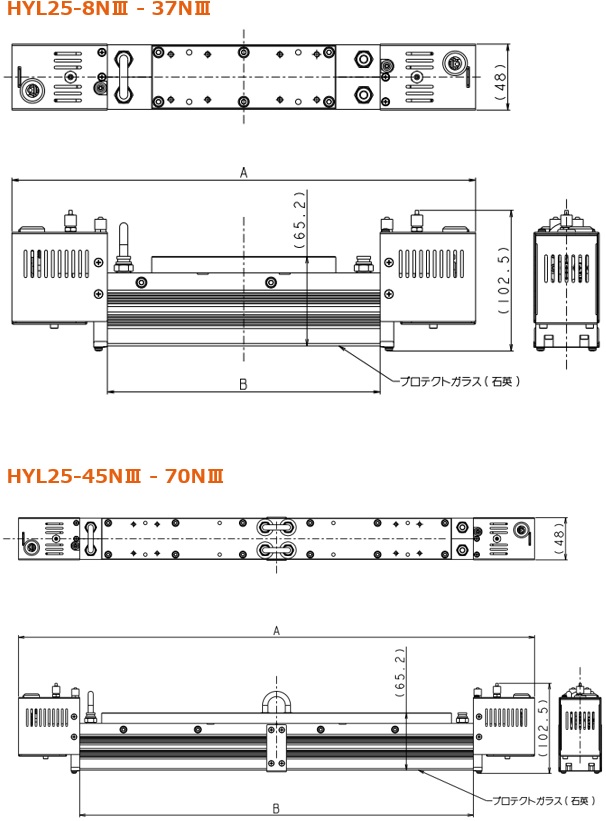

寸法図
近赤外線ヒーター 線集光タイプ HYL-TWIN ハイパワー ツインタイプ(水冷式)
より強力な集光エネルギーが必要な用途に合わせて2本のヒーターと反射境を組み合わせたヒーターユニットです。
使用例
製品仕様
| 型式 | 定格電圧 (V) |
定格電力 (W) |
全長 A(mm) |
発熱長 B(mm) |
ブラケット距離 C(mm) |
ブラケット数 | ランプ出力密度 (W/mm) |
焦点距離 (mm) |
|---|---|---|---|---|---|---|---|---|
| HYL-TWIN-8 | 100 | 560x2 | 180 | 80 | - | 1 | 14 | 14 |
| HYL-TWIN-14 | 100 | 980x2 | 240 | 140 | - | 1 | 14 | 14 |
| HYL-TWIN-20 | 200 | 1400x2 | 300 | 200 | 120 | 2 | 14 | 14 |
| HYL-TWIN-28 | 200 | 1960x2 | 440 | 280 | 200 | 2 | 14 | 14 |
| HYL-TWIN-45 | 200 | 3300x2 | 610 | 450 | 370 | 2 | 14 | 14 |
※備考 特注仕様対応します。（焦点距離、発熱長、ランプ出力密度の新規設計）
寸法図
